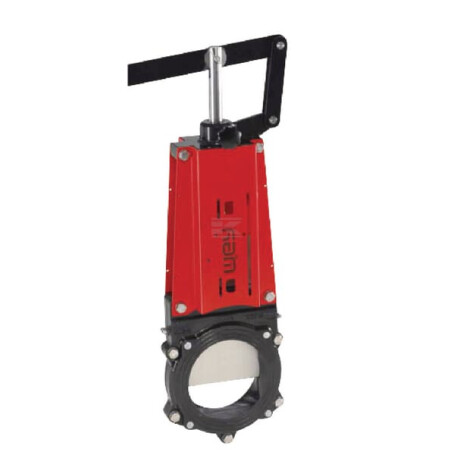

Vál. corr. brida cuad. pal. 6" WEY DN150VGB

Diámetro nominal de orificio de paso : 6 in

Presión máxima de trabajo : 4 BAR

Diámetro exterior de la brida : 226 mm

Distancia de los agujeros / orificios de montaje de la brida : 150 mm

Diámetro de la rosca de los orificios/pernos de montaje de la brida : M12

Espesor de la brida : 56 mm

Distancia desde el centro del orificio de paso a la parte inferior : 130 mm

Distancia desde el centro del orificio de paso al extremo de la palanca : 620 mm

Distancia desde el centro del orificio de paso a la parte superior (abierta) : 1147 mm

Longitud de la palanca - Lado largo : 916 mm

Longitud de la palanca - Lado corto : 136 mm
