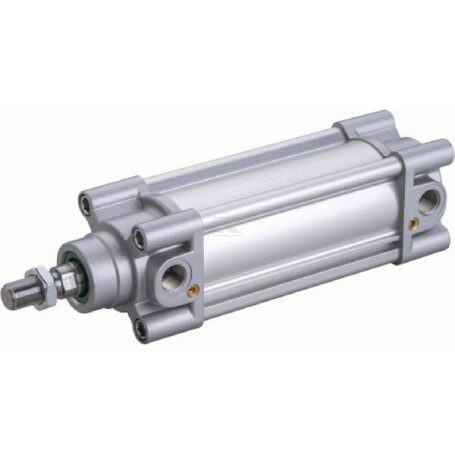

Cilindro estándar UNIVERSAL DN50125CMG2

Tipo : Doble efecto

Diámetro de perforación : 50 mm

Diámetro del vástago : 20 mm

Carrera : 125 mm

Longitud mínima : 300 mm

Diámetro de montaje - conexión del cilindro : 46,5 mm

Tipo de amortiguación : Neumático - ambos lados - ajustable

Material del vástago : Acero inoxidable AISI 304

Material de sellado : Poliuretano

Material del cilindro : Aluminio

Presión mínima de trabajo : 1 BAR

Presión máxima de trabajo : 10 BAR

Fuerza teórica a 6 bar de presión - en avance : 1180 N

Fuerza teórica a 6 bar de presión - en retroceso : 939 N

Norma ISO : 15552 228/1

Distancia de los agujeros de montaje de la culata : 46,5 mm

Material de la culata : Aleación de aluminio fundido a presión

Diámetro de la brida de la culata : 40 mm

Ancho de la brida de la culata : 10,5 4 mm

Longitud de la culata : 37 mm

Diámetro de rosca de los agujeros de montaje de la parte delantera de la carcasa : M8

Diámetro exterior : 59,5 mm

Tamaño de la llave del vástago : 17.0 mm

Longitud de montaje - conexión del vástago : 32 mm

Diámetro del pistón : 50 mm

Longitud del cilindro sin vástago ni tapa : 143 mm

Tipo de montaje - conexión del cilindro : Rosca

Tipo de rosca de montaje - conexión del cilindro : BSP

Diámetro de rosca de montaje - conexión del cilindro : 1/4 in

Tipo de rosca de montaje - conexión del vástago : Métrico

Tipo de rosca de montaje - macho/hembra - conexión del vástago : Macho

Diámetro de rosca de montaje - conexión del vástago : M16

Paso de rosca de montaje - conexión del vástago : 1.50 mm

Tratamiento de la superficie del vástago : Anodizado
