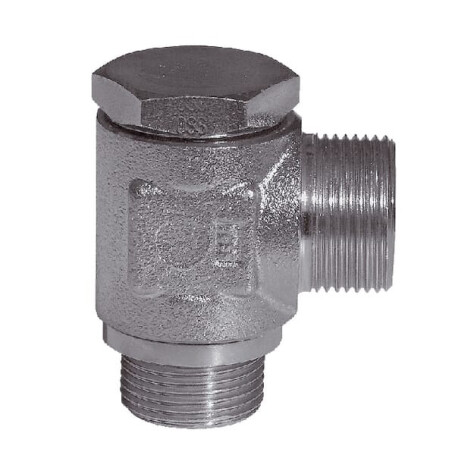

Racor orientable angular VOSS RSWS6SR14WD

Forma : Codo 90

Tipo de conexión nº 1 : Ovalillo

Tipo conexión nº 1 - macho/hembra : Macho

Conexión en serie 1 : 6S

Diámetro de conexión nº 1 : 6 mm

Diámetro de rosca de conexión nº 1 : M14

Longitud de rosca de conexión nº 1 : 10 mm

Paso de rosca de conexión nº 1 : 1.50 mm

Tipo de rosca conexión no. 1 : Métrico

Tamaño de llave de conexión nº 1 : 19.0 mm

Distancia del centro de la conexión al extremo : 30,5 mm

Tipo de conexión no. 2 : Banjo

Tipo de conexión no. 2 - macho/hembra : Macho

Longitud conexión no. 2 : 27 mm

Diámetro de rosca conexión no. 2 : 1/4 in

Conexión no. 2 hilos por pulgada. : 19

Tipo de rosca conexión no. 2 : BSP

Tamaño de llave conexión no. 2 : 19.0 mm

Distancia del centro al extremo de la conexión número 2 : 13,5 mm

Norma DIN : 2353 228 3852 2401

Norma ISO : 228

Diámetro interior : 5 4 mm

Tratamiento de superficie : Zinc Níquel

Presión máxima de trabajo : 500 BAR

Material del sellado : Caucho de nitrilo [NBR]

Par de apriete máximo : 50 N·m

Normativa : DIN 2353 rosca según DIN-ISO 228 (R DIN259) arista obturadora Forma E según DIN 3852

Junta : Anillo obturador blando de caucho nitrílico

Tratamiento de superficies : Cinc / Níquel
