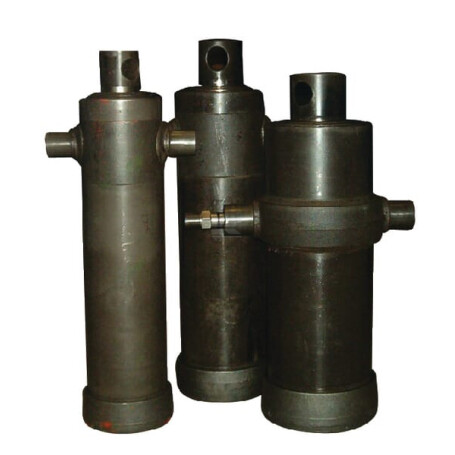

Cilindro telescópico + agujero DI NATALE-BERTELLI TC4065F

Categoría de aplicación : Telescópico

Capacidad máxima a 180 bar : 38,4 t

Carrera : 3765 mm

Longitud mínima : 815 mm

Número de etapas : 6

Tipo de montaje - conexión del cilindro : Muñón

Tipo de montaje - conexión del vástago : Orificio

Capacidad de aceite : 44 l

Diámetro de la etapa 1 : 68 mm

Diámetro de la etapa 2 : 88 mm

Diámetro de la etapa 3 : 107 mm

Diámetro de la etapa 4 : 126 mm

Diámetro de la etapa 5 : 145 mm

Diámetro de la etapa 6 : 165 mm

Capacidad máxima - etapa 2 : 10,9 t

Capacidad máxima - etapa 3 : 16,1 t

Capacidad máxima - etapa 4 : 22,4 t

Capacidad máxima - etapa 5 : 29,7 t

Capacidad máxima - etapa 6 : 38,4 t

Velocidad máxima del pistón : 0,5 m/s

Diámetro del orificio de montaje - conexión del vástago : 36 mm

Diámetro del orificio de montaje - conexión del cilindro : 45 mm

Diámetro del eje lateral : 50 mm

Diámetro exterior : 190 mm

Rango de rugosidad de la superficie del pistón : 0.05-0.15 um

Dureza Vickers (HV) : HV5/12=500/550

Distancia entre el centro del orificio de montaje al extremo del cilindro : 603 mm

Material del cilindro : Acero S355J2+N

Diámetro exterior del casquillo de montaje : 35 mm

Diámetro de rosca de montaje - conexión del cilindro : 3/4 in

Tipo de rosca de conexión de aceite : Inch

Longitud de la conexión de aceite : 45 mm

Distancia de la conexión de aceite al extremo del vástago : 248 mm

Material sellado : Poliuretano

Norma DIN : 1629
