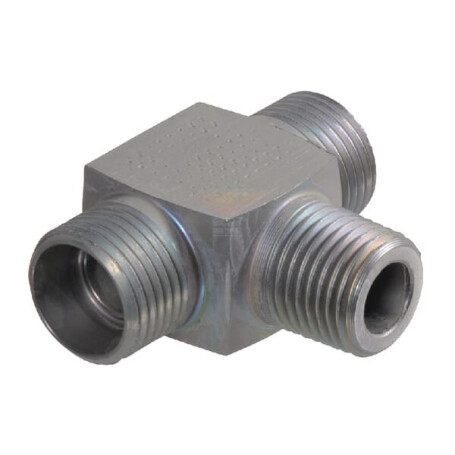

Acoplamiento 10S M16 VOSS TES10SM16

Tipo de rosca conexión no. 1 : Métrico

Tipo de rosca conexión no. 2 : Métrico

Tipo de rosca conexión no. 3 : Métrico

Forma : Te (T) - 3 conexiones

Tipo de conexión nº 1 : Rosca

Tipo conexión nº 1 - macho/hembra : Macho

Diámetro de conexión nº 1 : 10 mm

Diámetro de rosca de conexión nº 1 : 16 mm

Longitud de rosca de conexión nº 1 : 9 mm

Paso de rosca de conexión nº 1 : 1.50 mm

Tamaño de llave de conexión nº 1 : 22.0 mm

Tipo de conexión no. 2 : Rosca

Tipo de conexión no. 2 - macho/hembra : Macho

Diámetro conexión no. 2 : 10 mm

Diámetro de rosca conexión no. 2 : M18

Paso de rosca conexión no. 2 : 1.50 mm

Tamaño de llave conexión no. 2 : 19.0 mm

Conexión no. 3 tipo : Rosca

Tipo de conexión no. 3 - macho/hembra : Macho

Diámetro de rosca conexión no. 3 : M16

Paso de rosca conexión no. 3 : 1.50 mm

Distancia del centro de la conexión al extremo : 28 mm

Conexión no. 3 distancia del centro al extremo : 17,5 mm

Diámetro tubería : 10 mm

Norma DIN : 2353 2401

Diámetro interior : 7 mm

Longitud : 50 mm

Tratamiento de superficie : Zinc Níquel

Serie : S
