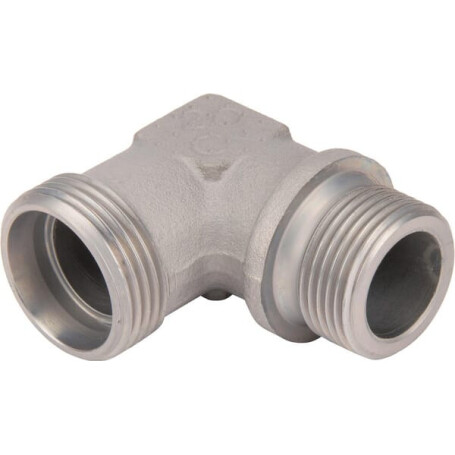

Empalme atornillado angular VOSS WES22LR34

Forma : Codo 90

Conexión en serie 1 : 22L

Diámetro de conexión nº 1 : 22 mm

Diámetro de rosca de conexión nº 1 : 3/4 in

Longitud de rosca de conexión nº 1 : 16 mm

Tipo de rosca conexión no. 1 : NPT

Tamaño de llave de conexión nº 1 : 36.0 mm

Distancia del centro de la conexión al extremo : 44 mm

Tipo de conexión no. 2 - macho/hembra : Hembra

Diámetro conexión no. 2 : 22 mm

Diámetro de rosca conexión no. 2 : M30

Paso de rosca conexión no. 2 : 2.00 mm

Tipo de rosca conexión no. 2 : Métrico

Distancia del centro al extremo de la conexión número 2 : 31 mm

Norma DIN : 2353 228 3852 2401

Norma ISO : 228

Diámetro interior : 18 19 mm

Altura corporal : 27 mm

Tratamiento de superficie : Zinc Níquel

Presión máxima de trabajo : 160 BAR

Normativa : DIN 2353 rosca atornillada según DIN-ISO 228 (R DIN259) arista obturadora Forma C según DIN 3852

Junta : RK= Obturación mediante rosca BSP cónica

Tratamiento de superficies : Cinc / Níquel
