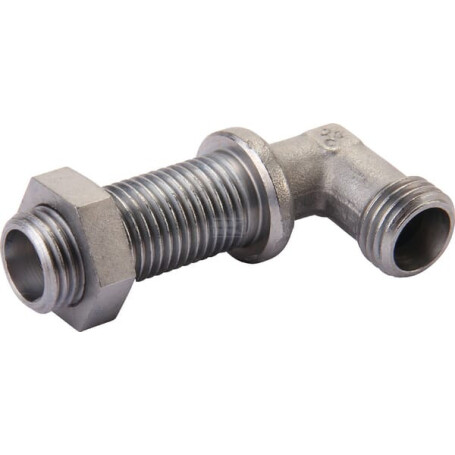

Acoplamiento 14S VOSS WSS14S

Forma : Mamparo 90

Tipo de conexión nº 1 : Ovalillo

Tipo conexión nº 1 - macho/hembra : Macho

Conexión en serie 1 : 14S

Diámetro interior : 10 mm

Diámetro de conexión nº 1 : 14 mm

Diámetro de rosca de conexión nº 1 : M22

Paso de rosca de conexión nº 1 : 1.50 mm

Tipo de rosca conexión no. 1 : Métrico

Tamaño de llave de conexión nº 1 : 27.0 mm

Distancia del centro de la conexión al extremo : 22 63 mm

Tipo de conexión no. 2 : Ovalillo

Tipo de conexión no. 2 - macho/hembra : Macho

Conexión en serie 2 : 14S

Diámetro conexión no. 2 : 14 mm

Diámetro de rosca conexión no. 2 : M22

Paso de rosca conexión no. 2 : 1.50 mm

Tipo de rosca conexión no. 2 : Métrico

Tamaño de llave conexión no. 2 : 27.0 mm

Norma DIN : 2353 80750 2401

Tamaño de la tuerca hexagonal : 30 mm

Altura corporal : 30 mm

Ángulo del cono : 24 deg

Material : Acero

Tratamiento de superficie : Zinc Niquelado

Presión máxima de trabajo : 630 BAR

Normativa : DIN 2353 tuerca hexagonal según DIN 80750

Tratamiento de superficies : Cinc / Níquel
