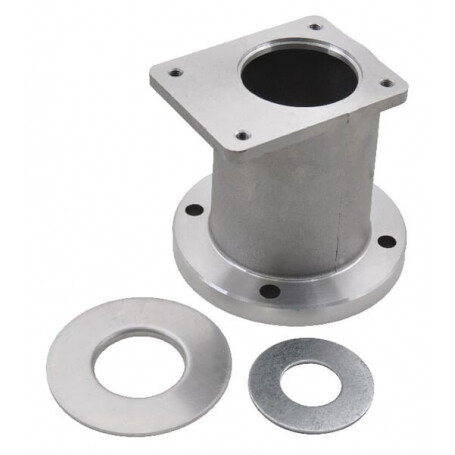

Supporto pompa Gr 1 Honda 2.2-4k OMT LMH151

A [mm] : 110.00

B : 92.00 mm

C : 34 mm

Interasse fori : 72 mm

diametro C : 92 mm

Diametro alloggiamento : 78 mm

Diametro anello distanziale : 78.5 mm

Distanza da centro a centro : 52 mm

E : 50.00 mm

F : 78.00 mm

per motori : 2.2 - 4 kW

H : 98.00 mm

K : 12.00 mm

L : M6x1

Lunghezza componente flangia con fori : 90 mm

M : 52.00 mm

N : 72.00 mm

diametro esterno : 110 mm

Q : 90.00 mm

R : 70.00 mm

S : 34.00 mm

Dimensioni vite : M6x1

Distanza intermedia fori di montaggio su lato lungo : 98 mm

Spessore flangia : 50 mm

Spessore K : 12 mm

Larghezza piastra di fissaggio : 70 mm
