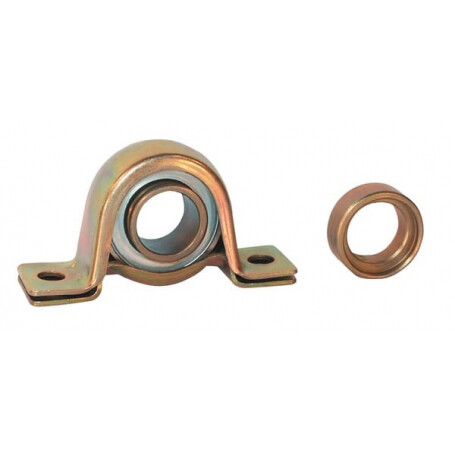

Supporto ritto in lamiera completo FFAG INA PB15

Tipo corpo : Supporto

Diametro interno cuscinetto : 15 mm

Contenuto consegna : - 2 semigusci
- Cuscinetto di tensionamento
- Anello di tensionamento

Lunghezza totale : 85,7 mm

Larghezza corpo : 25,4 mm

Altezza totale : 43,2 mm

Larghezza dell'anello interno del cuscinetto : 28,6 mm

Diametro esterno dell'anello di bloccaggio : 28 mm

Distanza verticale dell'albero : 22,2 mm

Distanza fori di montaggio : 68 mm

Distanza delle sfere del cuscinetto dalla superficie di montaggio : 22,1 mm

Diametro fori di montaggio : 9,5 mm

Diametro filettatura ingrassatore : M6

Carico radiale statico nominale : 4750 N

Carico radiale dinamico nominale : 9800 N

Codice originale : PB15
