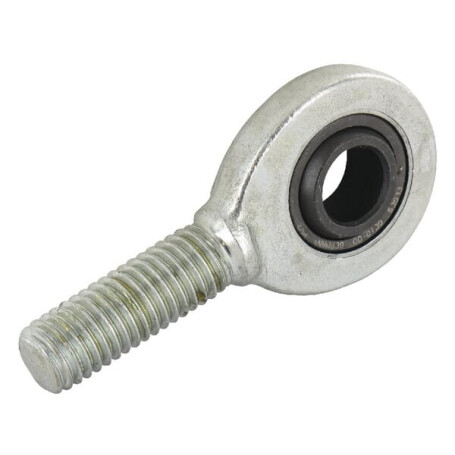

Testa a snodo FFAG INA GAR10DOINA

Dati di portata dyn. Cr : 8,15 kN

Dati di portata : 20,6 kN

Distanza da base ad albero intermedio : 48 mm

ß : 12 deg

Altezza alloggiamento : 7 mm

Altezza anello interno : 9 mm

Diametro interno : 10 mm

Lunghezza L7 : 15 mm

Lunghezza : 62.5 mm

Male thread : M10 mm

Carico base nominale din. C : 8160 N

Carico base nominale Stat. Co : 20600 N

Numero originale : GAR10-DO

dk : 16 mm

Diametro esterno cuscinetto : 19 mm

Diametro esterno anello interno : 13.2 mm

diametro esterno : 29.00 mm

Adatto per codice originale : GAR10-DO

Trattamento di superficie : Zincato

Filo : Destro BSP

Direzione filettatura : Destra

Lunghezza filetto : 26 mm

Esecuzione : Filetto esterno

Larghezza : 29 mm
