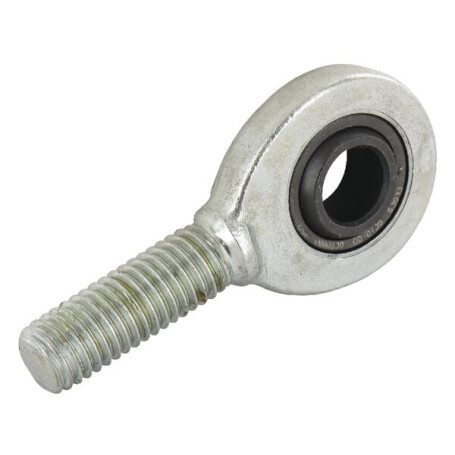

Testa a snodo FFAG INA GAR17DOINA

Dati di portata dyn. Cr : 21,2 kN

Dati di portata : 56,5 kN

Distanza da base ad albero intermedio : 69 mm

ß : 10 deg

Altezza alloggiamento : 11 mm

Altezza anello interno : 14 mm

Diametro interno : 17 mm

Lunghezza L7 : 23 mm

Lunghezza : 92 mm

Male thread : M16 mm

Carico base nominale din. C : 21300 N

Carico base nominale Stat. Co : 56500 N

Numero originale : GAR17-DO

dk : 25 mm

Diametro esterno cuscinetto : 30 mm

Diametro esterno anello interno : 20.7 mm

diametro esterno : 46.00 mm

Adatto per codice originale : GAR17-DO

Trattamento di superficie : Zincato

Filo : Destro BSP

Direzione filettatura : Destra

Lunghezza filetto : 36 mm

Esecuzione : Filetto esterno

Larghezza : 46 mm
