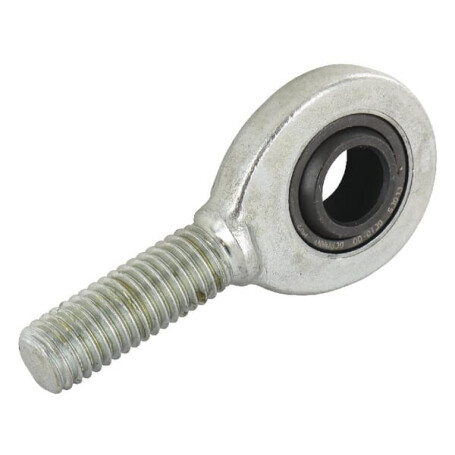

Testa a snodo FFAG INA GAR12DOINA

Dati di portata dyn. Cr : 10,8 kN

Dati di portata : 30,1 kN

Distanza da base ad albero intermedio : 54 mm

ß : 11 deg

Altezza alloggiamento : 8 mm

Altezza anello interno : 10 mm

Diametro interno : 12 mm

Lunghezza L7 : 18 mm

Lunghezza : 71 mm

Male thread : M12 mm

Carico base nominale din. C : 10800 N

Carico base nominale Stat. Co : 30200 N

Numero originale : GAR12-DO

dk : 18 mm

Diametro esterno cuscinetto : 22 mm

Diametro esterno anello interno : 14.9 mm

diametro esterno : 34.00 mm

Adatto per codice originale : GAR12-DO

Trattamento di superficie : Zincato

Filo : Destro BSP

Direzione filettatura : Destra

Lunghezza filetto : 28 mm

Esecuzione : Filetto esterno

Larghezza : 34 mm
