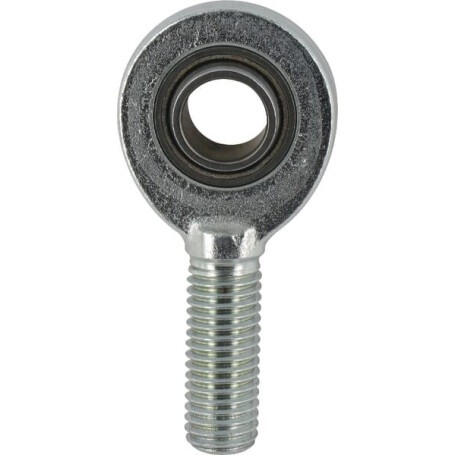

Testa a snodo FFAG INA GAR20UKINA

Dati di portata dyn. Cr : 31,5 kN

Dati di portata : 75,6 kN

Distanza da base ad albero intermedio : 78 mm

ß : 9 deg

Altezza alloggiamento : 13 mm

Altezza anello interno : 16 mm

Diametro interno : 20 mm

Lunghezza L7 : 27 mm

Lunghezza : 104.5 mm

Filetto esterno : M20x1.5

Carico base nominale din. C : 31300 N

Carico base nominale Stat. Co : 75600 N

Numero originale : GAR20-UK

dk : 29 mm

Diametro esterno cuscinetto : 35 mm

Diametro esterno anello interno : 24.1 mm

diametro esterno : 53 mm

Adatto per codice originale : GAR20-UK

Trattamento di superficie : Zincato

Filo : Destro BSP

Lunghezza filetto : 43 mm

Esecuzione : Filetto esterno

Larghezza : 53 mm
