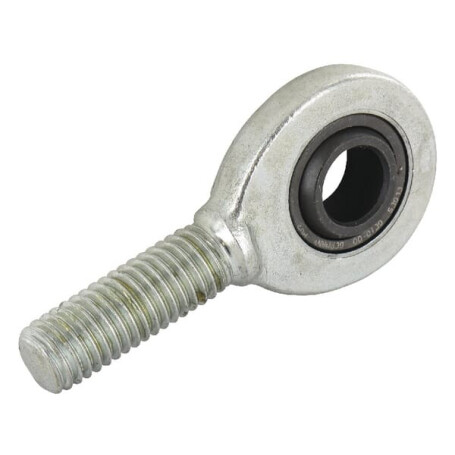

Testa a snodo FFAG INA GAR8DOINA

Dati di portata dyn. Cr : 5,5 kN

Dati di portata : 12,9 kN

Distanza da base ad albero intermedio : 42 mm

ß : 15 deg

Altezza alloggiamento : 6 mm

Altezza anello interno : 8 mm

Diametro interno : 8 mm

Lunghezza L7 : 14 mm

Lunghezza : 54 mm

Male thread : M8 mm

Carico base nominale din. C : 5590 N

Carico base nominale Stat. Co : 12900 N

Numero originale : GAR8-DO

dk : 13 mm

Diametro esterno cuscinetto : 16 mm

Diametro esterno anello interno : 10.2 mm

diametro esterno : 24.00 mm

Adatto per codice originale : GAR8-DO

Trattamento di superficie : Zincato

Filo : Destro BSP

Direzione filettatura : Destra

Lunghezza filetto : 22 mm

Esecuzione : Filetto esterno

Larghezza : 24 mm
