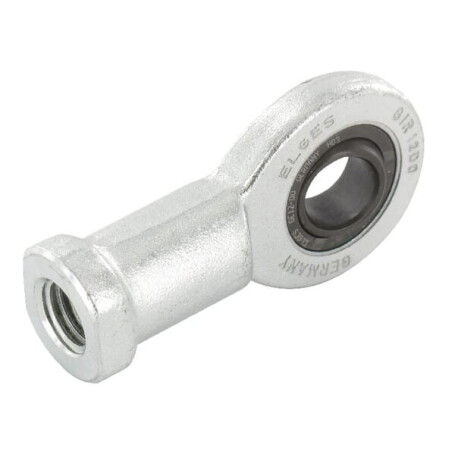

Testa a snodo FFAG INA GIR17DOINA

Diametro D4 : 24 mm

Distanza da base ad albero intermedio : 67 mm

ß : 10 deg

Altezza alloggiamento : 11 mm

Altezza anello interno : 14 mm

Diametro interno : 17 mm

Lunghezza L5 : 10 mm

Lunghezza L7 : 23 mm

Lunghezza : 90 mm

Carico base nominale din. C : 21300 N

Carico base nominale Stat. Co : 56500 N

Numero originale : GIR17-DO

W : 27 mm

Diametro esterno cuscinetto : 30 mm

Diametro esterno anello interno : 20.7 mm

Adatto per codice originale : GIR17-DO

Filetto : M16 mm

Trattamento di superficie : Zincato

Filo : Destro BSP

Direzione filettatura : Destra

Lunghezza filetto : 34 mm

Esecuzione : Filetto interno

Larghezza : 46 mm
