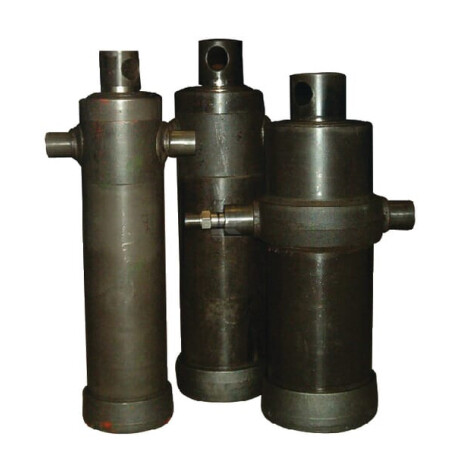

Cilindro telescopico con foro 3 sfili DI NATALE-BERTELLI TC2031F

Categoria di applicazione : Telescopico

Capacità max 180 bar : 8,1 t

Corsa : 500 mm

Lunghezza min : 282 mm

Numero di stadi : 3

Tipo montaggio - collegamento cilindro : Perno

Tipo montaggio - collegamento stelo : Foro

Pressione massima di esercizio : 180 BAR

Capacità olio : 1,6 l

Diametro stadio 1 : 46 mm

Diametro stadio 2 : 61 mm

Diametro stadio 3 : 76 mm

Capacità max - stadio 2 : 5,2 t

Capacità max - stadio 3 : 8,1 t

Max. velocità pistone : 0,5 m/s

Diametro foro di montaggio - collegamento stelo : 26 mm

Diametro foro di montaggio - collegamento cilindro : 40 mm

Diametro albero laterale : 35 mm

Diametro esterno : 95 mm

Intervallo rugosità pistone : 0.05-0.15 um

Durezza Vickers (HV) : HV5/12=500/550

Distanza da centro foro di montaggio a estremità cilindro : 180 mm

Materiale cilindro : Acciaio S355J2+N

Diametro esterno boccola di montaggio : 32 mm

Tipo di filettatura connessione olio : Metrico

Diametro filettatura connessione olio : M18

Passo filettatura connessione olio : 1.50 mm

Lunghezza connessione olio : 40 mm

Distanza da connessione olio a estremità asta : 102 mm

Materiale di tenuta : Poliuretano

Norma DIN : 1629
