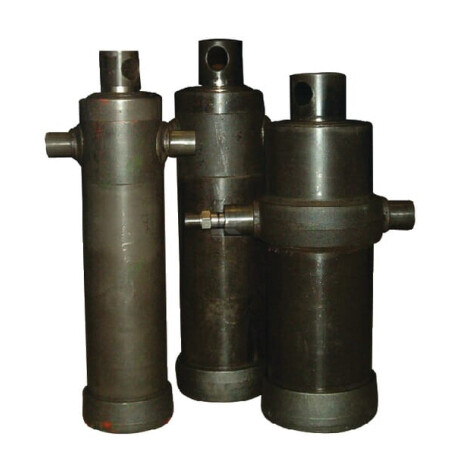

Cilindro telescopico con foro 5 sfili DI NATALE-BERTELLI TC5011F

Categoria di applicazione : Telescopico

Capacità max 180 bar : 38,4 t

Corsa : 2990 mm

Lunghezza min : 775 mm

Numero di stadi : 5

Tipo montaggio - collegamento cilindro : Perno

Tipo montaggio - collegamento stelo : Foro

Pressione massima di esercizio : 180 BAR

Capacità olio : 40 l

Diametro stadio 1 : 88 mm

Diametro stadio 2 : 107 mm

Diametro stadio 3 : 126 mm

Diametro stadio 4 : 145 mm

Diametro stadio 5 : 165 mm

Capacità max - stadio 2 : 16,1 t

Capacità max - stadio 3 : 22,4 t

Capacità max - stadio 4 : 29,7 t

Capacità max - stadio 5 : 38,4 t

Max. velocità pistone : 0,5 m/s

Diametro foro di montaggio - collegamento stelo : 36 mm

Diametro foro di montaggio - collegamento cilindro : 45 mm

Diametro albero laterale : 50 mm

Diametro esterno : 190 mm

Intervallo rugosità pistone : 0.05-0.15 um

Durezza Vickers (HV) : HV5/12=500/550

Distanza da centro foro di montaggio a estremità cilindro : 570 mm

Materiale cilindro : Acciaio S355J2+N

Diametro esterno boccola di montaggio : 36 mm

Tipo di filettatura connessione olio : Metrico

Diametro filettatura connessione olio : M22

Passo filettatura connessione olio : 1.50 mm

Lunghezza connessione olio : 45 mm

Distanza da connessione olio a estremità asta : 205 mm

Materiale di tenuta : Poliuretano

Norma DIN : 1629
