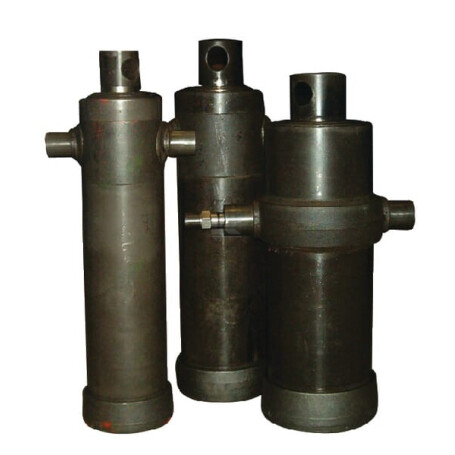

Cilindro telescopico con foro 6 sfili DI NATALE-BERTELLI TC4061F

Categoria di applicazione : Telescopico

Capacità max 180 bar : 38,4 t

Corsa : 2490 mm

Lunghezza min : 587 mm

Numero di stadi : 6

Tipo montaggio - collegamento cilindro : Perno

Tipo montaggio - collegamento stelo : Foro

Capacità olio : 29,4 l

Capacità max - stadio 2 : 10,9 t

Capacità max - stadio 3 : 16,1 t

Capacità max - stadio 4 : 22,4 t

Capacità max - stadio 5 : 29,7 t

Capacità max - stadio 6 : 38,4 t

Max. velocità pistone : 0,5 m/s

Diametro foro di montaggio - collegamento stelo : 36 mm

Diametro foro di montaggio - collegamento cilindro : 45 mm

Diametro albero laterale : 50 mm

Diametro esterno : 190 mm

Intervallo rugosità pistone : 0.05-0.15 um

Durezza Vickers (HV) : HV5/12=500/550

Distanza da centro foro di montaggio a estremità cilindro : 373 mm

Materiale cilindro : Acciaio S355J2+N

Diametro esterno boccola di montaggio : 42 mm

Tipo di filettatura connessione olio : Metrico

Diametro filettatura connessione olio : M22

Passo filettatura connessione olio : 1.50 mm

Lunghezza connessione olio : 45 mm

Distanza da connessione olio a estremità asta : 208 mm

Materiale di tenuta : Poliuretano

Norma DIN : 1629
