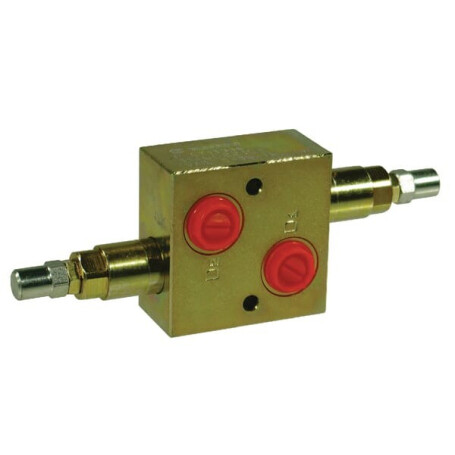

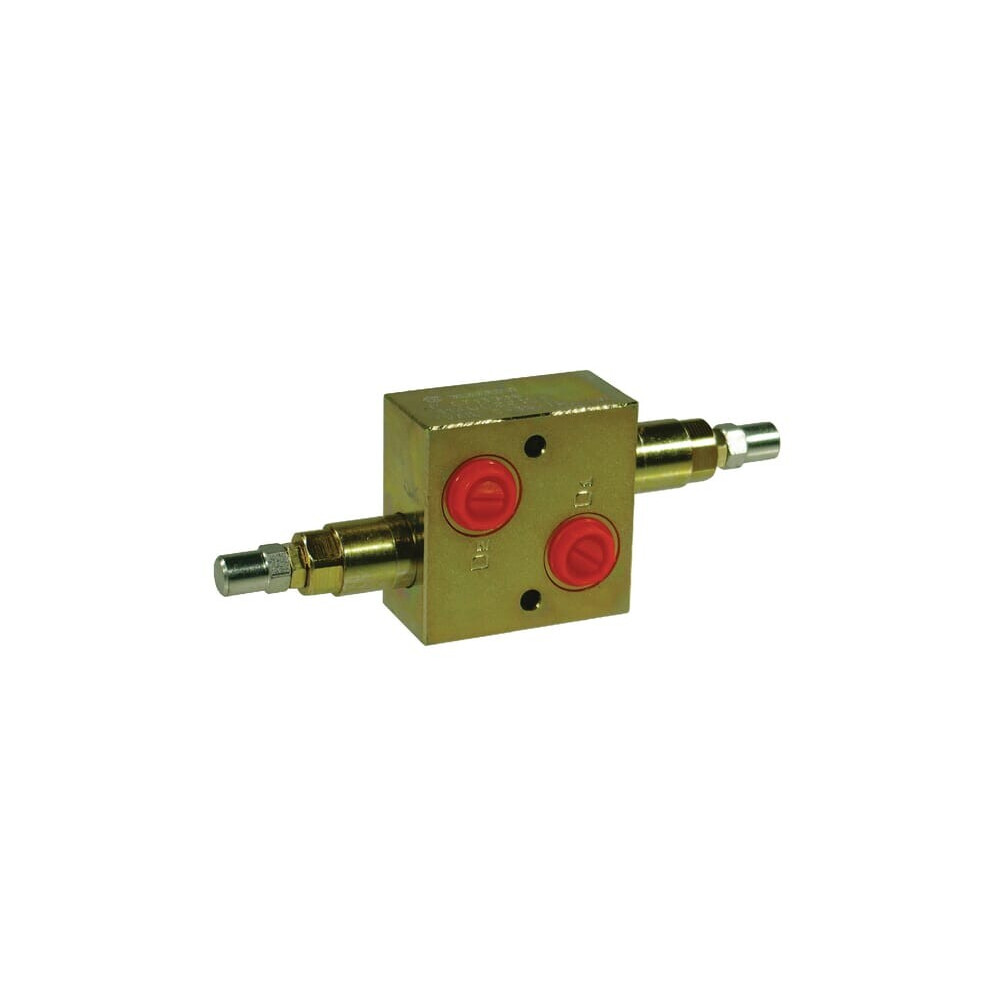

Clapet WALVOIL VAIL05001ST

[A] LONGUEUR, BOÎTIER : 70 mm

BB : 70 mm

Caractéristiques : Version : soupape chargée par ressort, commande directe S'ouvre de D1 à D2 ou inversement Commutation intermittente, réaction rapide

[C] LARGEUR : 35 mm

Description détaillé : Clapets de limitateur de pression double VAIL

Domaine d'application : Pression élevée et débit volumétrique moyen À utiliser comme soupape d'amortissement pour un moteur hydraulique avec valeur de pression distincte Pour protéger les moteurs hydrauliques des pointes de pression dues aux forces externes apparaissant lors d'un arrêt ou d'un changement soudain du sens de rotation

DÉBIT : This double-acting pressure relief valve drains from D1 to D2 or the other way around.

DÉBIT MAX. : 25 l/min

IL : 60 mm

Informations techniques : Pour des performances optimales, cette soupape doit être placée le plus prêt possible du consommateur

MONTAGE : For optimal result this valve should be placed as close as possible to the user

PLAGE DE PRESSION : 180 - 350 bar

PRESSION DE SERVICE MAX. : 350 bar

RACCORDEMENT : 3/8

RÉGLAGE : Vis à tête creuse

Z DIAMÈTRE ALÉSAGE : 6,5 mm
