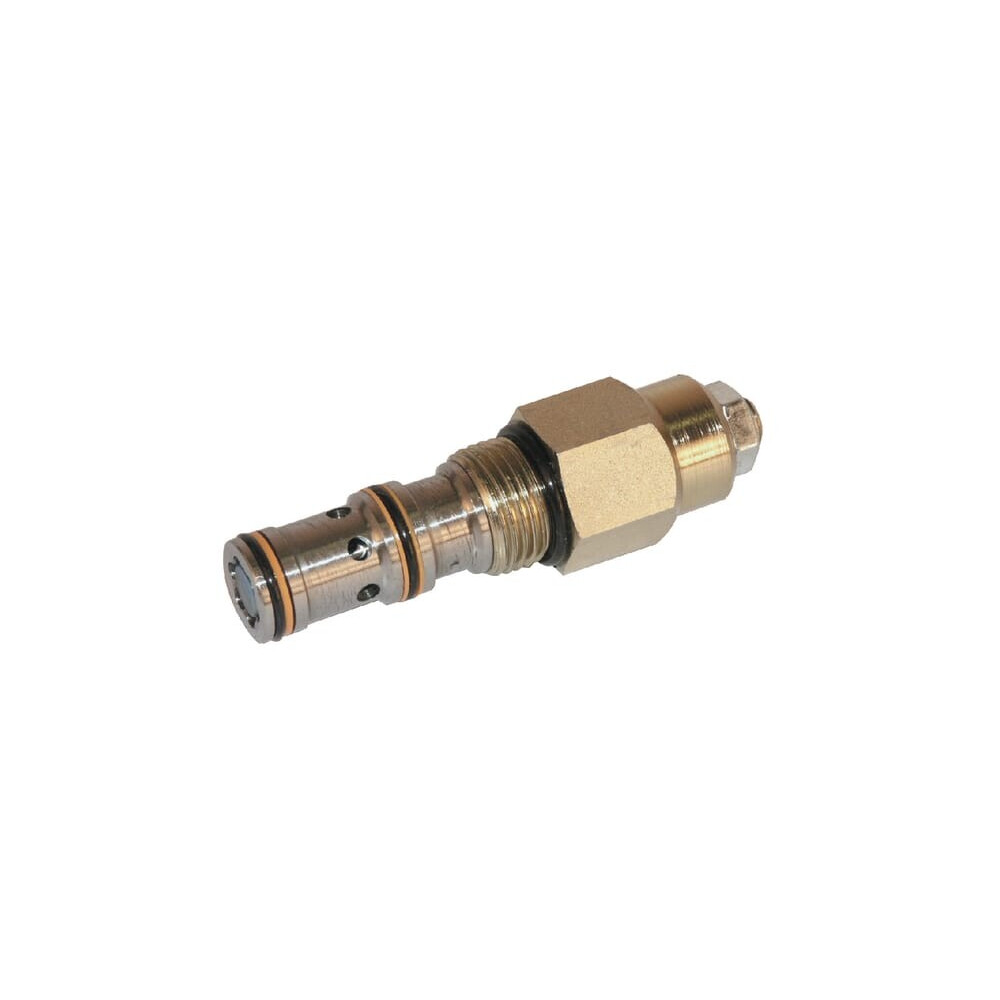

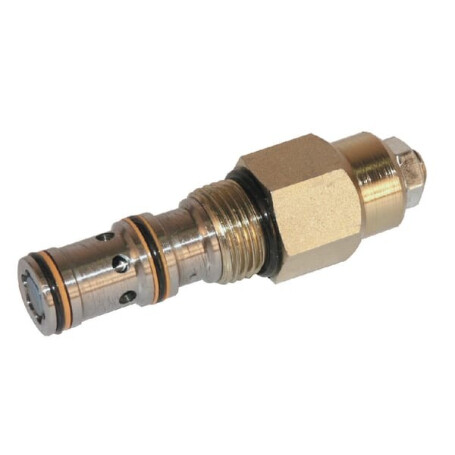

Clapet DANFOSS CB10HV3B1E200B00

Adaptable sur : À utiliser comme composant de sécurité et pour bloquer des vérins ou des moteurs dans chaque position souhaitée dans des systèmes à simple ou à double effet. Les forces extérieures ne peuvent pas influencer ces positions. Une valve d'équilibrage contrôle la vitesse de descente (vérin) ou le régime (moteur). Toujours en combinaison avec un distributeur avec orifices A et B ouverts. Afficher plus

Avantages : Mouvements souples sous contrôle et positionnement précis des charges tractantes et poussantes

Caractéristiques : Sert de protection anti-rupture Protection contre les pointes de pression dues aux forces externes Protection des consommateurs contre la cavitation La pression d'ouverture dépend du réglage de la pression, de la pression de charge et du rapport de pression motrice

Description détaillé : Cartouche d'équilibrage CB 10-HV

Domaine d'application : Haute pression et débit volumique moyen Chargeur télescopique Chariot élévateur Chargeur frontal Applications avec grue

DÉBIT : 60 l/min

GRANDEUR : SDC 10-3S Inch

Informations techniques : HV : chambre à ressort déchargée hydrauliquement, A, B et T doivent être reliés entre eux en position neutre Le réglage de la pression doit être environ 30 % supérieur à la pression de charge maximale Une pression de retour élevée peut avoir un impact négatif sur le fonctionnement de la soupape À effet double, conception à cartouches Montage des conduites le plus proche possible des consommateurs Débit libre de 2 vers 1

JOINT : N° de commande CP 9-4.10.006

PARTICULARITÉS : Fonctions d'équilibrage et de contrepoids réglables

PLAGE DE PRESSION : 90 - 350 bar

PRESSION MAX. : : 350 bar

PRESSION MAX. : 350 bar

RAPPORT PRESSION DE PILOTAGE : 1:4,5

Remarque : Fonctionnement fiable, silencieux et précis. La valeur préréglée doit toujours excéder de 30 % la pression de charge maximale.

RESSORT DE PRESSION D'OUVERTURE (BAR) : 1
