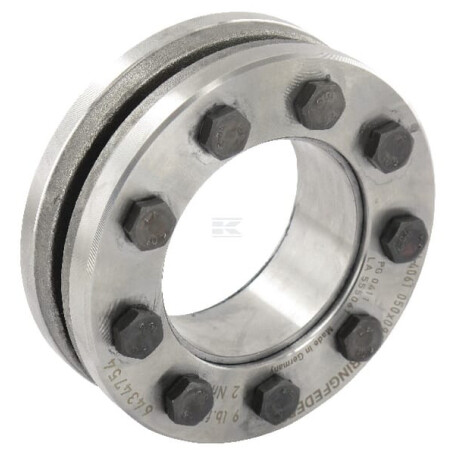

Frette de serrage RINGFEDER RFN406130

D1 : - mm
Dg (filetage collier de fixation) : M5
Diamètre d'arbre plein dw : 24 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : - mm
Diamètre intérieur : 41.5 mm
F ax (Force axiale transmissible) : 38 kN
L4 : - mm
Longueur : 26 mm
Longueur L1 : 22.5 mm
Longueur L2 : 9.5 mm
Longueur L3 : 18 mm
Nombre de boulons : 7
T (Couple autorisé au TA donné) : 350 N·m
TA (Couple de verrouillage) : 5 N·m
Tmax (Couple maximal transmissible) : 450 N·m
d max. : 30 mm
pN (pression de moyeu au TA donné) : - N/mm²
pW (pression d'arbre au TA donné) : 261 N/mm²
x : - mm
Ø extérieur : 52 mm
