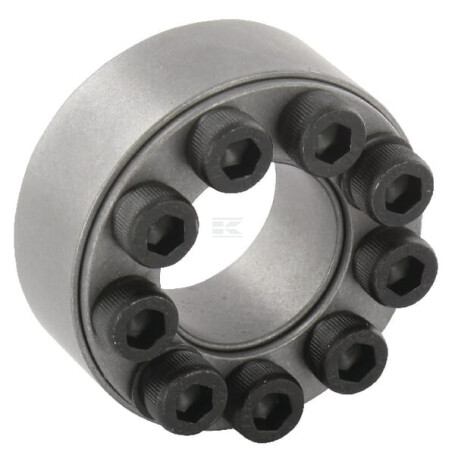

Kits de serrage RINGFEDER RFN701235X60

D1 : - mm
Dg (filetage collier de fixation) : M6 x 18
Diamètre d'arbre plein dw : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : 89 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : 78 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : 73 mm
F ax (Force axiale transmissible) : 47 kN
L2 : - mm
L4 : - mm
Longueur : 27.5 mm
Longueur L1 : 20 mm
Longueur L3 : 17 mm
Nombre de boulons : 12
Se compose de : - 2 moitiés de collier coniques
- Bague extérieure
- Bague intérieure
- Boulon.
T (Couple autorisé au TA donné) : 815 N·m
TA (Couple de verrouillage) : 17 N·m
Tmax (Couple maximal transmissible) : 980 N·m
d max. : 35 mm
d1 : - mm
pN (pression de moyeu au TA donné) : 121 N/mm²
pW (pression d'arbre au TA donné) : 208 N/mm²
x : - mm
Ø extérieur : 60 mm
