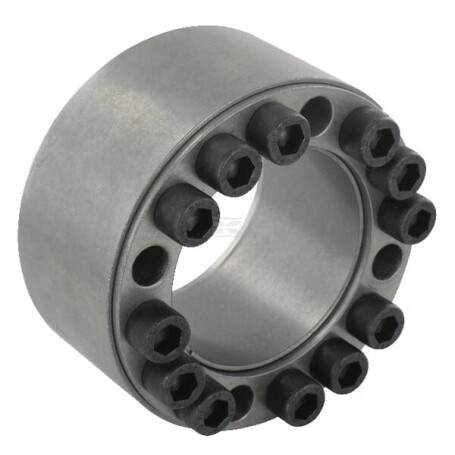

Kits de serrage RINGFEDER RFN7014160X230

D1 : - mm
Dg (filetage collier de fixation) : M16 x 80
Diamètre d'arbre plein dw : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : 390 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : 339 mm
F ax (Force axiale transmissible) : 800 kN
L2 : - mm
L4 : - mm
Longueur : 110 mm
Longueur L1 : 94 mm
Longueur L3 : 88 mm
Nombre de boulons : 17
Se compose de : - 2 éléments tendeurs coniques
- Bague extérieure
- Bague intérieure
- Vis
T (Couple autorisé au TA donné) : 64000 N·m
TA (Couple de verrouillage) : 355 N·m
Tmax (Couple maximal transmissible) : 78558 N·m
d max. : 160 mm
d1 : - mm
pN (pression de moyeu au TA donné) : 158 N/mm²
pW (pression d'arbre au TA donné) : 227 N/mm²
x : - mm
Ø extérieur : 230 mm
