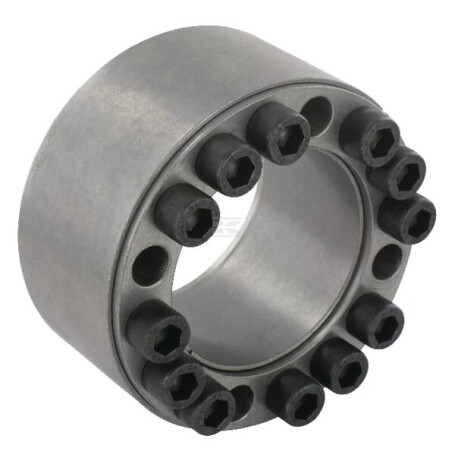

Kits de serrage RINGFEDER RFN701490X140

D1 : - mm
Dg (filetage collier de fixation) : M12 x 55
Diamètre d'arbre plein dw : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : 310 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : 220 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : 196 mm
F ax (Force axiale transmissible) : 289 kN
L2 : - mm
L4 : - mm
Longueur : 74 mm
Longueur L1 : 62 mm
Longueur L3 : 56 mm
Nombre de boulons : 12
Se compose de : - 2 éléments tendeurs coniques
- Bague extérieure
- Bague intérieure
- Vis
T (Couple autorisé au TA donné) : 13000 N·m
TA (Couple de verrouillage) : 145 N·m
Tmax (Couple maximal transmissible) : 15505 N·m
d max. : 90 mm
d1 : - mm
pN (pression de moyeu au TA donné) : 150 N/mm²
pW (pression d'arbre au TA donné) : 234 N/mm²
x : - mm
Ø extérieur : 140 mm
