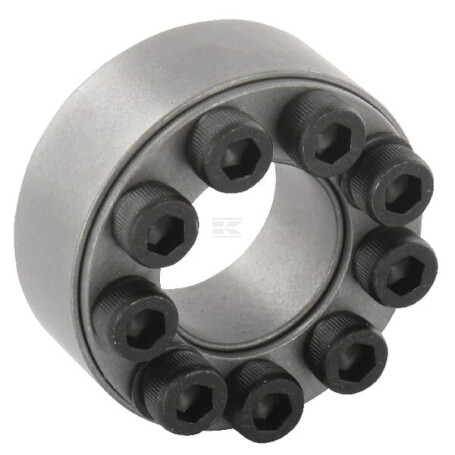

Kits de serrage RINGFEDER RFN701290X130

D1 : - mm
Dg (filetage collier de fixation) : M10 x 25
Diamètre d'arbre plein dw : - mm
Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : 211 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : 177 mm
Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : 164 mm
F ax (Force axiale transmissible) : 175 kN
L2 : - mm
L4 : - mm
Longueur : 39.5 mm
Longueur L1 : 28 mm
Longueur L3 : 24 mm
Nombre de boulons : 16
Se compose de : - 2 moitiés de collier coniques
- Bague extérieure
- Bague intérieure
- Boulon.
T (Couple autorisé au TA donné) : 7857 N·m
TA (Couple de verrouillage) : 83 N·m
Tmax (Couple maximal transmissible) : 9900 N·m
d max. : 90 mm
d1 : - mm
pN (pression de moyeu au TA donné) : 148 N/mm²
pW (pression d'arbre au TA donné) : 214 N/mm²
x : - mm
Ø extérieur : 130 mm
