[A] DISTANCE ENTRE L'EXTRÉMITÉ DE L'ARBRE ET LE PREMIER ALÉSAGE CENTRAL : 280 mm
Avantages : Réduction des frais de maintenance grâce à la maintenance sur place La chambre intermédiaire remplie d'huile assure la protection des composants d'entraînement
[B2] : 305 mm
[B] DISTANCE ENTRE LE 2E ALÉSAGE ET L'EXTRÉMITÉ : 217 mm
Caractéristiques : La livraison des pompes de la série BR-EVO est disponible en trois versions : entraînement direct (D), entraînement par poulie (P) ou entraînement hydraulique (H) Joints en carbure de tungstène placés entre le corps de pompe et la chambre intermédiaire Plaques d'extrémité en acier interchangeables Le rotor trilobé est conçu pour des hauteurs d'aspiration pouvant atteindre une colonne d'eau de 8 mètres Les pompes volumétriques de type BR-EVO peuvent fonctionner en tournant à gauche tout comme à droite
[C] LONGUEUR : 796 mm
DIAMÈTRE DE L'ORIFICE DE MONTAGE : 20 mm
DISTANCE ENTRE LA FACE INFÉRIEURE ET L'ARBRE CENTRAL : 174 mm

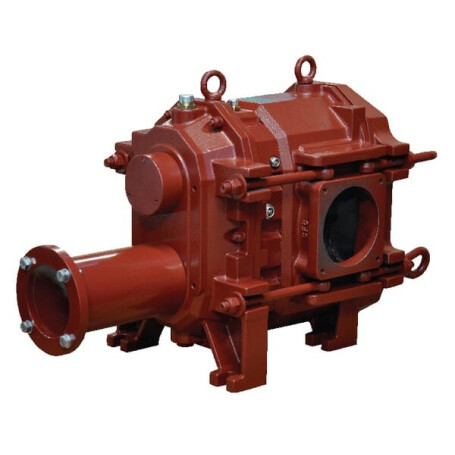

Domaine d'application : Les pompes volumétriques Battioni Pagani de la série BR-EVO ont été conçues pour pomper le lisier selon le principe du refoulement, par exemple de la cave au silo
DÉBIT MAXI : 4718 l/min
ENTRAXE, ORIFICES DE MONTAGE CÔTÉ COURT : 190 mm
FDISTANCE ENTRE ARBRE CENTRAL ET CÔTÉ GAUCHE : 189 mm
GDISTANCE ENTRE ARBRE CENTRAL ET CÔTÉ DROIT : 189 mm
[H] LARGEUR : 378 mm
LO : 176 mm
MDISTANCE ENTRE CENTRE ET FACE SUPÉRIEURE : 195 mm
NC : 545 mm
P MAX. : BAR : 6 bar
P MAX. (BAR) : 6 bar
PARTICULARITÉS : Maintenance sur place Pour faciliter le nettoyage, desserrer les quatre écrous à oeillet du couvercle arrière et déposer la plaque de recouvrement Il est possible également de changer les rotors, les joints mécaniques et les plaques d'usure sur place La livraison standard comprend une chambre intermédiaire remplie d'huile qui assure la lubrification et le refroidissement des joints
PLARGEUR DE MONTAGE : 260 mm
POIDS À VIDE : 220 kg
PUISSANCE INDISPENSABLE (PRESSION MAX.) : 44 kW
Q LONGUEUR DE PLAQUE : 61 mm
RACCORDEMENT : 40
ROTATION MAX. : 600 r/min
SE COMPOSE DE : Les pompes de type BR-EVO sont livrées avec un outil spécial permettant de démonter les rotors et de poser/déposer les joints mécaniques Avec protection de l'arbre de transmission conforme CE Bride d'aspiration et de pression non comprise
TT : 381 mm
ULARGEUR D'oeILLETS : 20 mm
XDISTANCE, LARGEUR D'ALÉSAGE : 300 mm
ZLARGEUR EXTÉRIEURE : 370 mm
