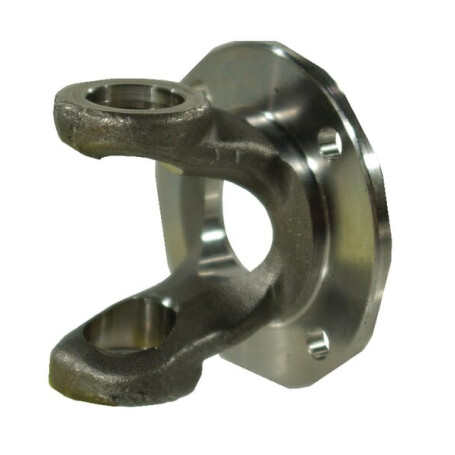

Mâchoire ELBE EDS150750902

[A] DIAMÈTRE EXTÉRIEUR DE BRIDE : 90 mm

ANGLE DE DÉFLEXION MAXIMAL : 30 °

[B] DIAMÈTRE DU CERCLE DE TROUS DE MONTAGE : 74,5 mm

[C] DIAMÈTRE DE BAGUE D'ESPACEMENT : 47 mm

CODE DE TAILLE D'ARBRE : 075

Description détaillé : Mâchoires à bride type 075

DIAMÈTRE EXTÉRIEUR DE RACCORD : 47 mm

Domaine d'application : Construction mécanique mobile. Construction mécanique générale Applications maritimes

[E] ÉPAISSEUR DE BRIDE : 6 mm

[F] LONGUEUR : 39 mm

OÉPAISSEUR DE BAGUE D'ESPACEMENT : 2,5 mm

SYSTÈME DE BLOCAGE : n/a

TYPE : Bride
