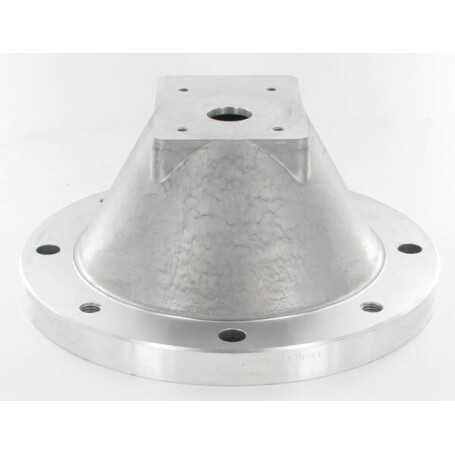

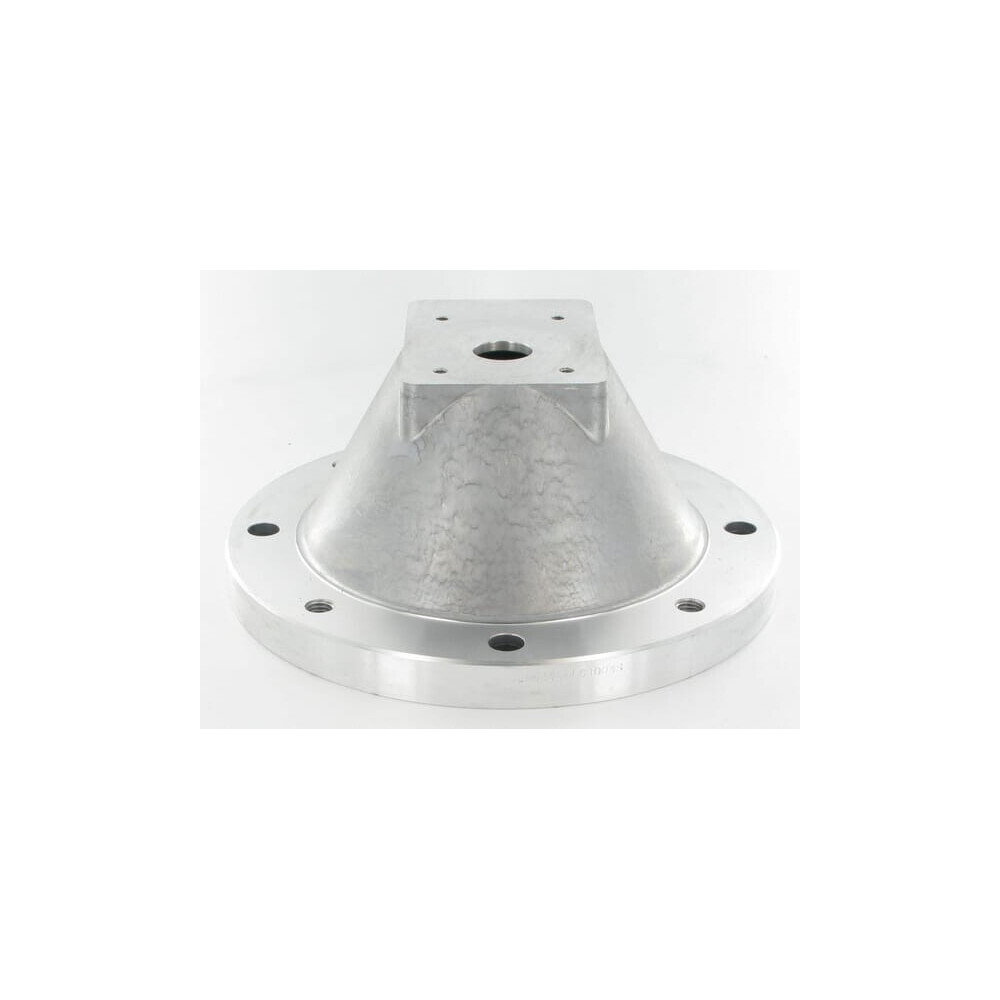

Lanterne accouplement MP-FILTRI L1251

A. : 250 mm

Adaptable sur : The standard lantern rings are made of die-cast aluminium. The lantern rings are applicable for the pumps of the SATURN range and are suitable for powers between 0.25 and 22 kW. For motors with a B5 flange.

B : 215 mm

BRIDE : B5

B DIAMÈTRE C : 215 mm

D : 180 mm

[D] DIAMÈTRE INTÉRIEUR : 180 mm

Description détaillé : Lanternes standard

DIAMÈTRE DE L'ORIFICE DE MONTAGE : 187 mm

DIAMÈTRE DU VERROU : 25,4 mm

DIMENSIONS DU MOTEUR : IEC100, IEC112

E : 22 mm

EXÉCUTION : 4S

G : 105 mm

H : 72 mm

IENTRAXE, ORIFICES DE MONTAGE CÔTÉ COURT : 52,4 mm

Informations techniques : Le raccordement d'une pompe à un moteur électrique IEC standard nécessite une lanterne pour éviter des problèmes d'alignement.

MASTER MODEL CODE INDENTITÉ : LMG250MFS1004S

MAX. : 4 kW

PUISSANCE DU MOTEUR : 4 kW2,2 kW

TYPE DE POMPE : Gr 1; E (52 x 72)
