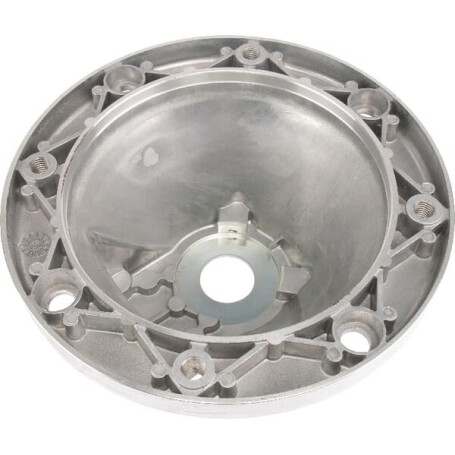

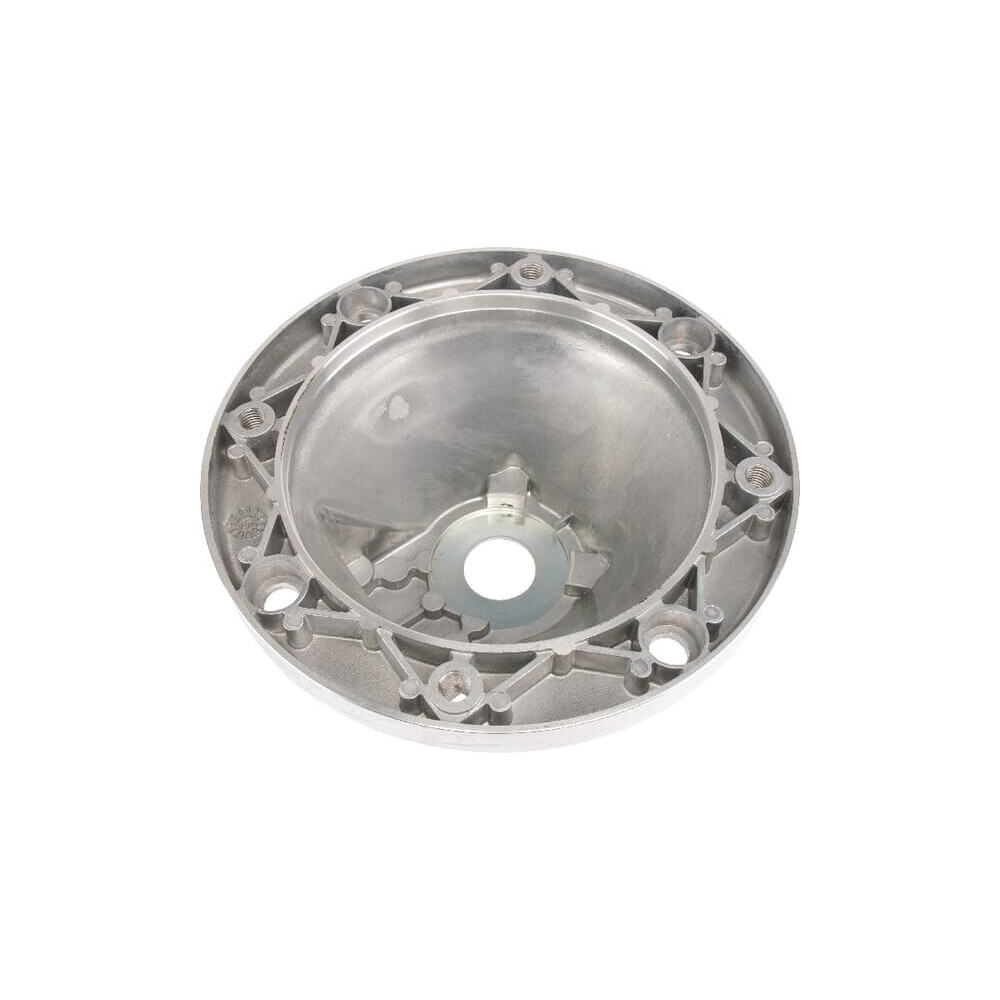

Lanterne accouplement MP-FILTRI L2252

A. : 250 mm

Adaptable sur : The standard lantern rings are made of die-cast aluminium. The lantern rings are applicable for the pumps of the SATURN range and are suitable for powers between 0.25 and 22 kW. For motors with a B5 flange.

B : 215 mm

BRIDE : B5

B DIAMÈTRE C : 215 mm

D : 180 mm

[D] DIAMÈTRE INTÉRIEUR : 180 mm

Description détaillé : Lanternes standard

DIAMÈTRE DE L'ORIFICE DE MONTAGE : 187 mm

DIAMÈTRE DU VERROU : 36,5 mm

DIMENSIONS DU MOTEUR : IEC100, IEC112

E : 22 mm

EXTRA INFO : Le type 4E est équipé d'une bride de centrage. L'ensemble pompe et moteur est généralement installé horizontalement sur le réservoir ou la machine pour un entretien pratique et adapté. Le démontage de la pompe est généralement possible sans enlever le moteur, le demi-accouplement qui est monté sur la pompe passe par le trou du carter. Afficher plus

EXÉCUTION : 4E

G : 105 mm

H : 96,2 mm

HENTRAXE, ORIFICES DE MONTAGE CÔTÉ LONG : 96,2 mm

IENTRAXE, ORIFICES DE MONTAGE CÔTÉ COURT : 71,5 mm

Informations techniques : Le raccordement d'une pompe à un moteur électrique IEC standard nécessite une lanterne pour éviter des problèmes d'alignement.

MASTER MODEL CODE INDENTITÉ : LMG250MFS2004E

MAX. : 4 kW

PUISSANCE DU MOTEUR : 4 kW2,2 kW

TYPE DE POMPE : Gr 2; E (71,5 x 96)
