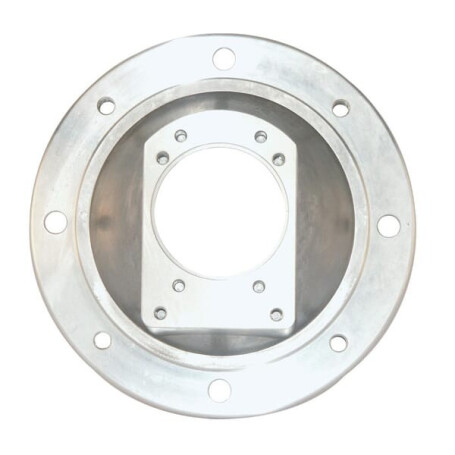

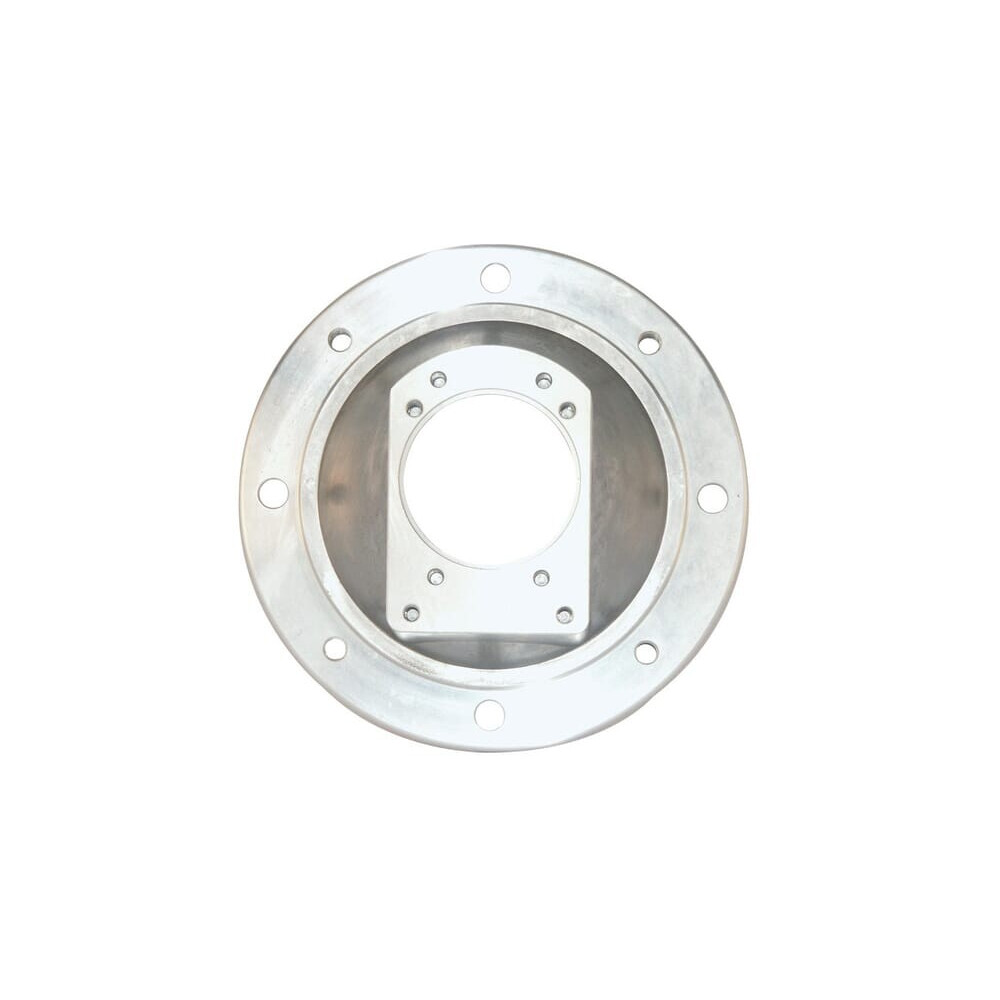

Lanterne accouplement MP-FILTRI L2202

A. : 200 mm

Adaptable sur : The standard lantern rings are made of die-cast aluminium. The lantern rings are applicable for the pumps of the SATURN range and are suitable for powers between 0.25 and 22 kW. For motors with a B5 flange.

B : 165 mm

BRIDE : B5

B DIAMÈTRE C : 165 mm

D : 130 mm

[D] DIAMÈTRE INTÉRIEUR : 130 mm

Description détaillé : Lanternes standard

DIAMÈTRE DE L'ORIFICE DE MONTAGE : 137 mm

DIAMÈTRE DU VERROU : 36,5 mm

DIMENSIONS DU MOTEUR : IEC80, IEC90

E : 18 mm

EXÉCUTION : 4E

G : 95 mm

H : 96,2 mm

HENTRAXE, ORIFICES DE MONTAGE CÔTÉ LONG : 96,2 mm

IENTRAXE, ORIFICES DE MONTAGE CÔTÉ COURT : 71,5 mm

Informations techniques : Le raccordement d'une pompe à un moteur électrique IEC standard nécessite une lanterne pour éviter des problèmes d'alignement.

MASTER MODEL CODE INDENTITÉ : LMG201MFS2004E

MAX. : 1,5 kW

PUISSANCE DU MOTEUR : 1,5 kW1,1 kW

TYPE DE POMPE : Gr 2; E (71,5 x 96)
