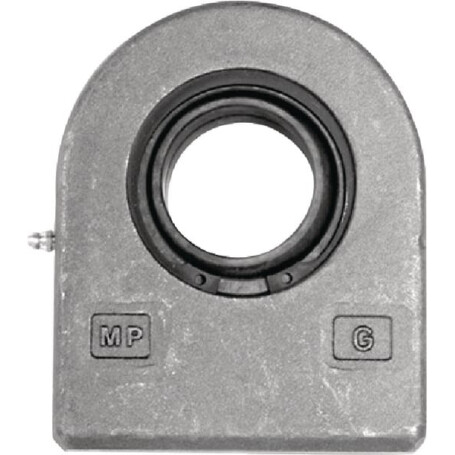

Rotule MAC-POWER GF70DO

B : 49 mm

C1 : 55 mm

Caractéristiques : Nécessite un entretien. Bride à souder rectangulaire Version massive Liaison glissière acier / acier

D : 70 mm

[D1] DIAMÈTRE EXTÉRIEUR, BAGUE INTÉRIEURE : 77,8 mm

[D2] LONGUEUR : 164 mm

[D] DIAMÈTRE EXTÉRIEUR, ROULEMENT : 105 mm

[D] DIAMÈTRE INTÉRIEUR : 70 mm

Description détaillé : Rotules série GF..DO

Domaine d'application : vérin hydraulique

H2 : 115 mm

H2DISTANCE ENTRE BASE ET ARBRE CENTRAL : 115 mm

L6 : 197 mm

L6HAUTEUR : 197 mm

Largeur : 55 mm

Matériau : Acier forgé St52-3, à partir du GF60 acier laminé St52-3

NORME : Selon la norme DIN 648

SSSS : 6 °
